IP记录路由选项

ping程序为我们提供了查看IP记录路由（RR）选项的机会。大多数不同版本的ping程序都提供-R选项，以提供记录路由的功能。它使得ping程序在发送出去的IP数据报中设置IPRR选项（该IP数据报包含ICMP回显请求报文）。这样，每个处理该数据报的路由器都把它的IP地址放入选项。

ping程序为我们提供了查看IP记录路由（RR）选项的机会。大多数不同版本的ping程序都提供-R选项，以提供记录路由的功能。它使得ping程序在发送出去的IP数据报中设置IPRR选项（该IP数据报包含ICMP回显请求报文）。这样，每个处理该数据报的路由器都把它的IP地址放入选项字段中。当数据报到达目的端时，IP地址清单应该复制到ICMP回显应答中，这样返回途中所经过的路由器地址也被加入清单中。当ping程序收到回显应答时，它就打印出这份IP地址清单。
这个过程听起来简单，但存在一些缺陷。源端主机生成RR选项，中间路由器对RR选项的处理，以及把ICMP回显请求中的RR清单复制到ICMP回显应答中，所有这些都是选项功能。幸运的是，现在的大多数系统都支持这些选项功能，只是有一些系统不把ICMP请求中的IP清单复制到ICMP应答中。
但是，最大的问题是IP首部中只有有限的空间来存放IP地址。我们从图3-1可以看到，IP首部中的首部长度字段只有4bit，因此整个IP首部最长只能包括15个32bit长的字（即60个字节）。由于IP首部固定长度为20字节，RR选项用去3个字节（下面我们再讨论），这样只剩下37个字节（60-20-3）来存放IP地址清单，也就是说只能存放9个IP地址。对于早期的ARPANET来说，9个IP地址似乎是很多了，但是现在看来是非常有限的（在第8章中，我们将用Traceroute工具来确定数据报的路由）。除了这些缺点，记录路由选项工作得很好，为详细查看如何处理IP选项提供了一个机会。

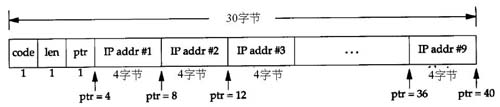

IP数据报中的RR选项的一般格式如图7-3所示。

code是一个字节，指明IP选项的类型。对于RR选项来说，它的值为7。len是RR选项总字节长度，在这种情况下为39（尽管可以为RR选项设置比最大长度小的长度，但是ping程序总是提供39字节的选项字段，最多可以记录9个IP地址。由于IP首部中留给选项的空间有限，它一般情况都设置成最大长度）。
ptr称作指针字段。它是一个基于1的指针，指向存放下一个IP地址的位置。它的最小值为4，指向存放第一个IP地址的位置。随着每个IP地址存入清单，ptr的值分别为8，12，16，最大到36。当记录下9个IP地址后，ptr的值为40，表示清单已满。
当路由器（根据定义应该是多穴的）在清单中记录IP地址时，它应该记录哪个地址呢？是入口地址还是出口地址？为此，RFC791[Postel1981a]指定路由器记录出口IP地址。我们在后面将看到，当原始主机（运行ping程序的主机）收到带有RR选项的ICMP回显应答时，它也要把它的入口IP地址放入清单中。
